Het appartementencomplex waar ik woon aan de Partida Canuta I 13. In een rustige wijk van Calpe. Met een mooi zwembad. Het gebouw achterin is Bloque 1 en bestaat uit Escalera 1 en 2. Ik woon in Escalera 1, het linkerdeel vanuit de view, en dan rechts, op de 6e verdieping. Aan de voorzijde, nog niet volledig getekend, is Bloque 2. Het gehele complex wordt aangeduid als Residentie Cuellar.
In de afgelopen periode heb ik met regelmaat tijd besteed aan het uittekenen van het complex waar ik woon. De eerste 7 verdiepingen zijn gelijk en dat is makkelijk stapelen. Daarna gaat het afwijken en wordt het lastiger.
Het uittekenen van bestaande bebouwing heeft diverse voordelen.
Meestal zijn alleen in 2D oude afdrukken beschikbaar en de nieuwe tekeningen zijn digitaal ook beschikbaar.
Maar het heeft als tekenaar voor mij ook praktische voordelen. Ik hoef niet zo ver weg om opmetingen te verrichten.
In eerste instantie heb ik mij geconcentreerd op Bloque 1, het blok achterin vanuit de ingang, waar ik zelf woon op de 6e verdieping.
De 2e helft van 2023 heb ik mij gericht op het uittekenen van het terrein. Een behoorlijke klus met veel meetwerk. Het resultaat is te zien in A3.15

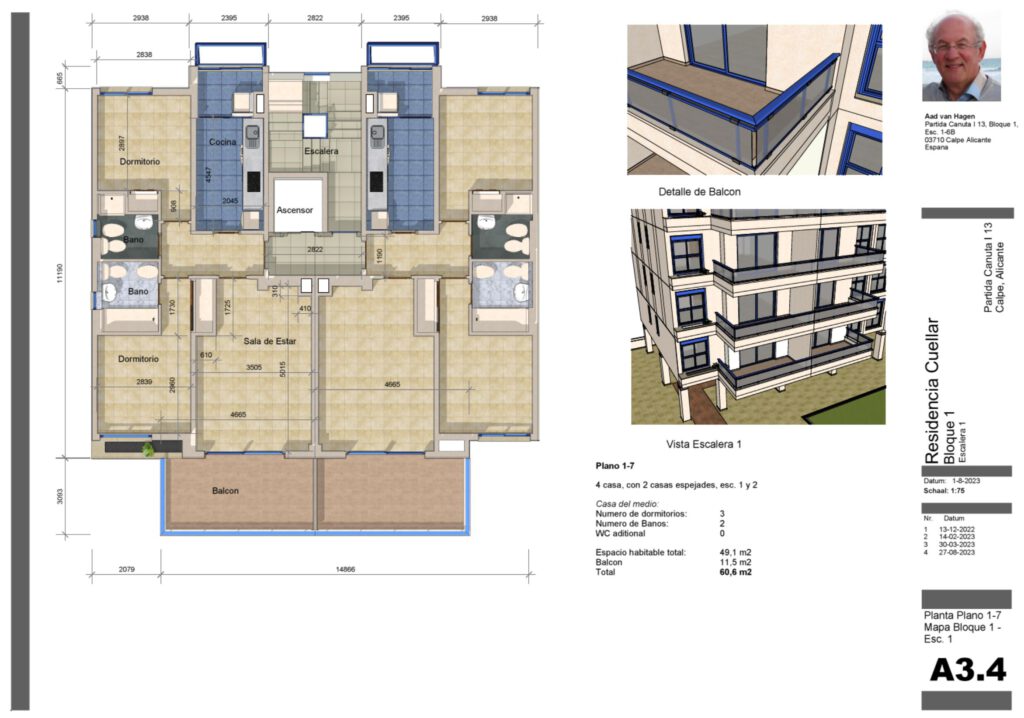

Met deze nauwkeurige 3D tekening is het mogelijk ook werktekeningen in 2D weer te geven, eigenlijk zijn dit horizontale doorsnedes van de 3D tekening, samen met views van delen van het gebouw in 3D.
Het voordeel van deze tekeningen is dat het nauwkeurig is en ook door de 3D views verhelderend.
Links en rechts zien we ’thumbnails’ van de tekeningen die ontleend zijn aan de 3D tekening. Door erop te klikken wordt de tekening in groter formaat weergegeven.
Groot voordeel van deze woningen is ook dat aan de voorzijde een prachtig uitzicht is op de zee en op het terrein voor het complex niet gebouwd mag worden.
Het complex wordt ook zeer goed onderhouden. Een mooi zwembad die in de winter van 2023/24 nog een uitgebreide onderhoudsbeurt heeft gehad.
Bloque 2 ligt aan de voorzijde en heeft één escalera of trappenhuis. De woningen zijn in grote lijnen hetzelfde als bij Bloque 1, maar de constructie wijkt af en ook de raampartij bij het balkon is anders. Het is te zien op de tekeningen A13 en A14.
De appartementen zijn praktisch ingedeeld. De bijruimte achter de keuken is in feite een technische ruimte voor de boiler, de wasmachine en de airco. Daardoor staan deze apparaten niet in een gebruiksruimte zoals het balkon.
Heel bijzonder vind ik ook het wasrek, afgescheiden door een blauwe stalen omkassing. Dit is niet alleen esthetisch een pluspunt, maar het is ook zeer praktisch.
De meeste woningen zijn wat klein. In de keuken heb je weinig werkruimte en dat is lastig wanneer je, zoals ik, graag taarten bak.
Wel bevinden zich in de keuken voldoende accessoires, zoals oven, koelkast en vaatwasser. Deze zijn allemaal onderdeel van de huur als je de woning huurt. Diverse woningen zijn eigendom.
De mooiste woning vind ik 8B. Een grotere woonkamer en keuken, meerdere kamers en een groot centraal balkon. Op tekening A3.06 is deze tekening uitgewerkt.

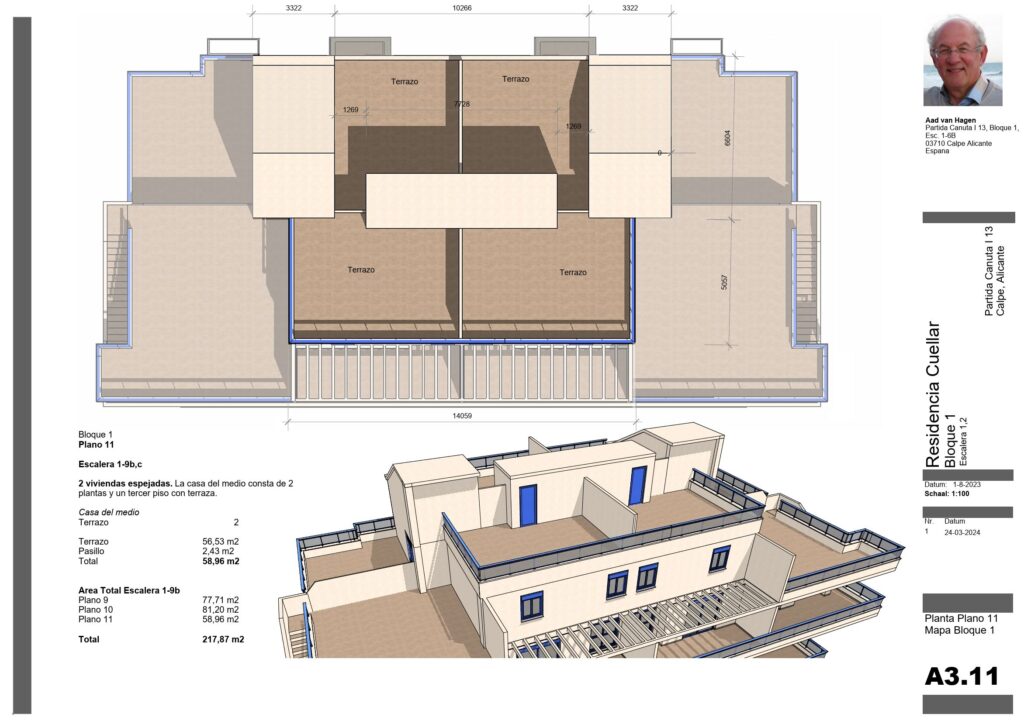

De middenwoningen op de 9e Verdieping zijn nog een stuk groter en gaan over 3 lagen met een aparte laag voor slaap- en badkamers en grote terrassen. Bijzonder, maar bewerkelijk. Te zien op 4 tekeningen, van 03.08 t/m 03.11.
De buitenwoningen op de 9e verdieping hebben wel een groot terras, maar de vraag is of er veel gebruik van wordt gemaakt. Verder gaat het eigenlijk om een standaard kleine woning.
